Што треба да проверите пред да изберете двополен минијатурен прекинувач со еднонасочна струја DZ47 C32 500V?

1. Разбирање на уредот и неговата улога

DC минијатурен прекинувач се користи за прекинување и изолирање на коло со директна струја и, каде што производот е правилно оценет за примена, обезбедува заштита од преоптоварувања и кратки кола. За разлика од наизменичната струја, директната струја природно не поминува низ нула во редовни интервали. Затоа, за прекинување на дефект на еднонасочна струја потребен е уред дизајниран и оценет за соодветните услови за еднонасочен напон и струја.

На 2 полски DC минијатурен прекинувач DZ47 C32 500Vе наведена за фотоволтаични DC дистрибуција и апликации за складирање на енергија. Страницата со производот опишува компактен уред кој комбинира префрлување на кола, изолација и термичко-магнетна заштита. Овие функции можат да помогнат да се поедностави распоредот на заштитната опрема во соодветно куќиште за дистрибуција на еднонасочна струја.

Заштитата и изолацијата служат за различни цели

Заштитата од преоптоварување и краток спој реагира на ненормални тековни услови во рамките на номиналните работни граници на уредот. Изолацијата, напротив, обезбедува средство за одвојување на колото за проверка или одржување. Прекинувачот не треба да се третира како доказ дека инсталацијата е безбедна за работа: системот мора да се исклучи и да се потврди во согласност со важечката процедура за електрична безбедност.

2. Проверете ги основните оценки за електрична енергија

Електричните оценки треба да се прегледуваат заедно наместо поединечно. Уредот со соодветна номинална струја сè уште може да биде несоодветен ако неговиот DC напон, способноста за прекин на дефект или условите за инсталација не се совпаѓаат со колото.

Технички спецификации на прв поглед

3. Зошто е важна двополната конфигурација

Двополен DC прекинувач е дизајниран да префрли или исклучува два проводници преку поврзан механизам. Во соодветно DC коло, ова може да поддржи координирана изолација на позитивните и негативните проводници. Точниот распоред на жици мора да ги следи ознаките на терминалите на производителот и дизајнот на колото.

Точки што треба да се потврдат пред жици

• Идентификувајте ги позитивните и негативните проводници и проверете ги ознаките на поларитетот.
• Следете го дијаграмот на терминалот и која било одредена насока на линија/оптоварување.
• Потврдете дали производот го дозволува предложеното уредување на жици за планираниот DC напон.
• Користете проводници и приклучоци за приклучоци соодветни за струјното коло и околината за инсталација.
• Осигурете се дека барањата за изолација и заштита се исполнети низ целиот систем, а не само во една компонента.

Правилната конфигурација на столбовите е особено важна кога дизајнот на колото бара двата проводници да се исклучат. Само двополната конструкција на уредот не го одредува правилниот метод на поврзување; мора да се земат предвид и поларитетот, заземјувањето на системот и упатствата на производителот.

4. Детали за дизајн и инсталација

Механичките карактеристики влијаат на тоа како се инсталира, проверува и одржува прекинувачот во внатрешноста на дистрибутивната кутија. Информациите за испорачаниот производ опишуваат преден индикатор за статусот, рачна рачка за менување, куќиште за отпорно на пламен, бакарни спроводливи компоненти и структура за монтирање на шина DIN.

Видлива индикација за статусот

Предниот индикатор може да му помогне на персоналот за одржување да ја провери прикажаната работна состојба на уредот без да го демонтира куќиштето. Индикаторот треба да се толкува според упатствата на производителот и не треба да го замени електричното тестирање кога се потврдува дека колото е исклучено.

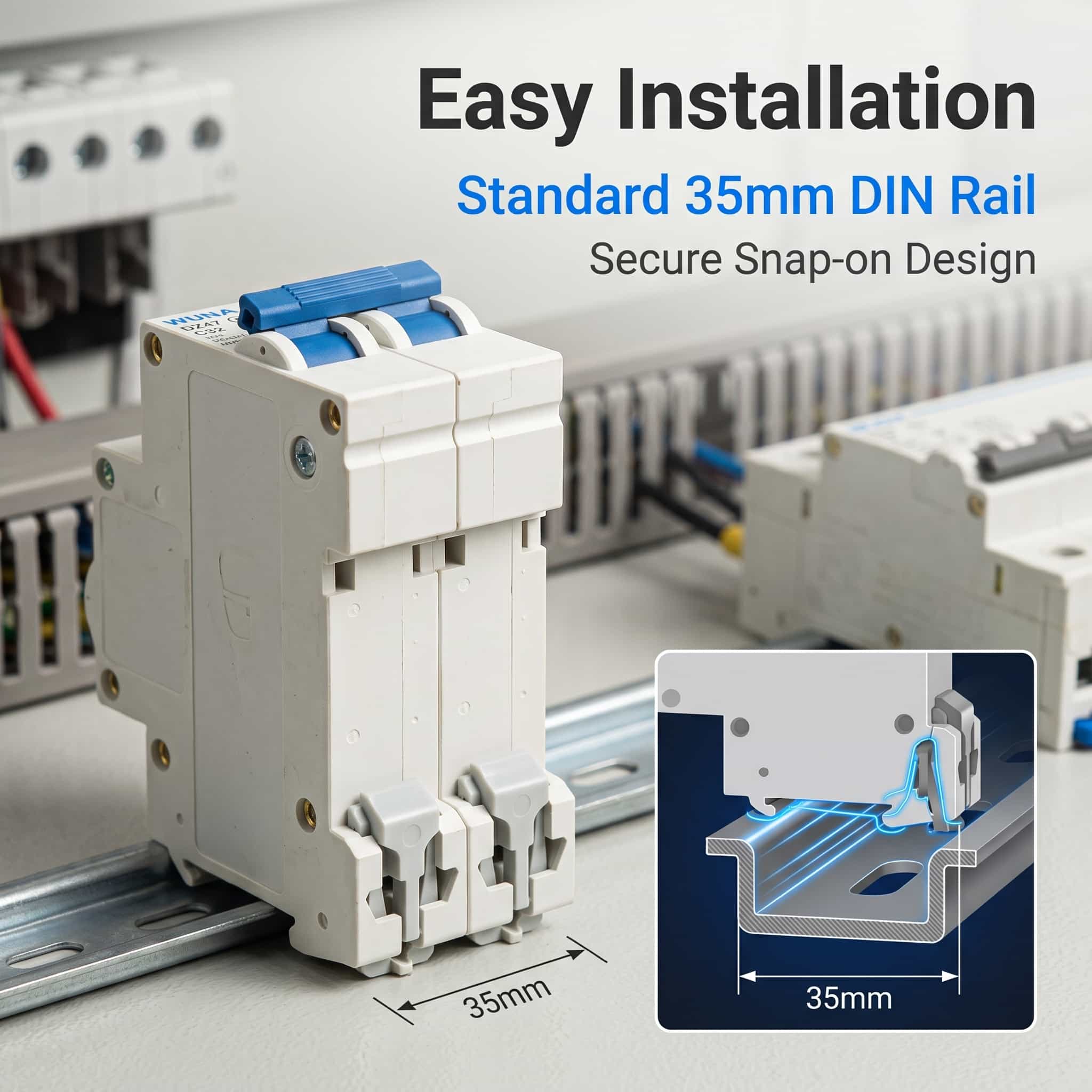

Монтирање на DIN шина

Монтажата на шина поддржува организирано склопување во компатибилни дистрибутивни табли и кутии за комбинирање. Пред инсталацијата, проверете ја компатибилноста на шината, просторот на куќиштето, пристапот до терминалот, рутата на проводникот и потребниот вртежен момент на затегнување. Треба да се одржува соодветен простор и вентилација во согласност со упатствата за опремата и важечките електрични стандарди.

Куќиште и спроводливи компоненти

Страницата со производот идентификува инженерска пластика отпорна на пламен за куќиштето и бакарни спроводливи компоненти за пренос на струја. Описите на материјалите се корисни детали за изборот, но завршената инсталација сепак зависи од правилната големина на проводникот, безбедните врски, соодветноста на околината и усогласеноста со дизајнот за заштита на системот.

5. Типични DC апликации

DC минијатурните прекинувачи се користат во низа нисконапонски распореди за директна струја. Специфичниот уред мора да се совпадне со електричните карактеристики на секое коло и не треба да се избира само според името на апликацијата.

Фотоволтаична дистрибуција

Во соодветни фотоволтаични инсталации, прекинувачите за еднонасочна струја може да се користат во дистрибутивната опрема или комбинираните кутии каде што напонот, струјата, нивото на дефект и распоредот на жици спаѓаат во рамките на рејтингот на уредот. Дизајнерите треба да ги земат предвид електричните карактеристики на PV матрицата и сите применливи барања за изолација и заштита од прекумерна струја.

Опрема за складирање енергија

Системите за складирање енергија може да вклучуваат кола за батерии, делови за дистрибуција на еднонасочна струја и врски со опрема за конверзија на енергија. Овие кола може да имаат различни потенцијални струи на дефекти и работни услови. Прекинувачот треба да се применува само таму каде што неговите DC рејтинзи и карактеристиките на заштита се соодветни за конкретното коло.

Други системи за дистрибуција на еднонасочна струја

Некои нисконапонски DC контролни и дистрибутивни кола користат и минијатурни прекинувачи. Пред инсталацијата, проценете го номиналниот и максималниот напон, нормалната струја на оптоварување, капацитетот на проводникот, струјата на дефектот, условите на околината и потребната координација со заштитните уреди спротиводно или низводно.

6. Список за практична селекција

Користете ги следните проверки за да организирате технички разговори со добавувач или тим за електричен дизајн пред да потврдите уред за проект.

1. Дефинирајте го напонот на системот:Запишете го номиналниот и максималниот DC напон, вклучувајќи ги релевантните работни услови.
2. Пресметајте ја струјата на колото:Размислете за континуираното оптоварување, очекуваните работни услови, оценките на проводниците и сите применливи барања за намалување на вредноста.
3. Проверете ги условите за дефект:Одредете ја потенцијалната струја на куса врска и проверете го применливиот капацитет на прекин на еднонасочна струја на прекинувачот.
4. Потврдете го распоредот на столбовите:Прегледајте го методот на заземјување, конфигурацијата на проводникот, поларитетот и барањата за изолација.
5. Прегледајте ја околината за инсталација:Проверете го просторот на куќиштето, компатибилноста на DIN шината, температурата на околината, вентилацијата и пристапноста на терминалот.
6. Потврдете ги техничките документи:Побарајте го важечкиот лист со податоци, дијаграмот за поврзување, информациите за сертификација и упатствата за инсталација.
7. Координирајте ја шемата за заштита:Потврдете ја компатибилноста со каблите, поврзаната опрема и другите заштитни уреди во системот.

Целосниот процес на селекција го смета прекинувачот како дел од поширокиот електричен систем. Ако некој рејтинг или детали за жици не се јасни, добијте писмена потврда од производителот или квалификуван електро инженер пред инсталацијата.
