Зошто безбедноста на вашата соларна низа зависи од изборот на вистинскиот фотоволтаичен осигурувач за еднонасочна струја

2025-11-18 0 Остави ми порака

Без разлика во која соларна централа влегувате, кој комерцијален инвертер кабинет ќе го отворите или кој станбен фотоволтаичен систем на покривот ќе го прегледате, ќе најдете често занемарена, но клучна компонента:Фотоволтаичен DC осигурувач. НесоодветнаФотоволтаичен DC осигурувачне само што може да ја загрози безбедноста туку и да предизвика значителни финансиски загуби. Што го прави овој мал уред толку неопходен? Зошто експертите постојано избираатЖенгхаоосигурувачи? Ајде да ги откриеме неговите мистерии заедно.

Единствени предизвици

За разлика од наизменичната струја (AC) што ја користите во вашиот дом, соларните панели генерираат директна струја (DC). Овој DC има уникатни и потенцијално опасни карактеристики:

1. Континуиран напон и висока струја: особено под силна сончева светлина, еднонасочните кола работат на блиску до нивниот максимален напон. За разлика од AC, краток спој не исчезнува на следната точка на нулта вкрстување; добиениот лак може да трае многу подолго и да генерира температури доволни за топење на метал и предизвикување пожар.

2. Импеданса со низок извор: Соларните панели имаат многу низок внатрешен отпор. Кога ќе се појави краток спој, речиси моментално се генерира огромна пренапонска струја. Без заштита од брз одговор, каблите и конекторите може веднаш да изгорат.

3. Сложени низи: соларни панели поврзани со серија генерираат високи напони (обично 600V, 1000V или 1500V DC). Заштитата на секој панел или низа бара координирани, сигурни и високонапонски осигурувачи во кутијата со комбинирање.

Токму затоа стандардните осигурувачи со наизменична струја не можат безбедно да ги заштитат соларните кола со еднонасочна струја; им недостасува специјален дизајн потребен за ефикасно гаснење на континуираните високонапонски DC лаци. СамоФотоволтаични DC осигурувачидизајниран специјално за производство на фотоволтаична енергија поседува инженерски дизајн и ригорозни тестирања потребни за да се постигне оваа задача.

Намена на фотоволтаичен осигурувач со еднонасочна струја

Основната цел нафотоволтаични DC осигурувачие едноставно: да се изолираат дефектите пред да се случи катастрофа. Поточно, тие штитат од два клучни ризици:

1. Краток спој: Кратките кола предизвикани од оштетување на линијата, дефекти на поврзувањето, навлегување на влага, оштетување од глодар, дефект на компонентите или неправилна инсталација создаваат патека со низок отпор, што доведува до голем, неконтролиран бран на струја. Фотоволтаичните DC осигурувачи веднаш го откриваат ова преоптоварување и ги топат нивните внатрешни компоненти, безбедно исклучувајќи го колото и спречувајќи оштетување нагоре (панели, инвертери) и низводно (стопени линии, пожари).

2. Обратна струја: Кога стрингот во голем паралелен систем не успее, може да се појави обратна струја. Неисправниот панел делува како апсорбер на струја, предизвикувајќи нормалното коло да ја турка струјата наназад низ неисправниот панел. Оваа обратна струја може да предизвика прегревање и трајно оштетување на погодениот панел. Стратешки инсталирање на фотоволтаични DC осигурувачи делува како еднонасочен вентил, блокирајќи ја оваа обратна струја и спречувајќи оштетување.

Фотоволтаичните DC осигурувачи се клучни заштитни уреди во соларните системи:

Критични точки за поставување на фотоволтаични DC осигурувачи	Заштитува од	Последица без заштита
Влезови на комбинаторна кутија	Прекумерна струја во поединечни жици на панели кои се внесуваат во комбинирачот.	Дефектот во една жичка влече деструктивна струја од сите паралелни жици, потенцијално пржени кабли, терминали, целата кутија.
Излез на низи од серии	Обратна струја што тече назад во неисправна низа (како што е опишано погоре).	Прегревање и трајно оштетување на панелите во дефектната низа. Значителна загуба на моќност.
Помеѓу жици и централни инвертери	Големи кратки споеви што се случуваат долж поголемите кабли на доводникот или пред DC влезот на инверторот.	Ризик од пожар од катастрофален лак долж незаштитените главни струи со еднонасочна струја; преоптоварувајќи ја DC заштитата на инверторот.
Внатре во DC-DC конвертори/оптимизатори	Внатрешни дефекти во единицата за конверзија на моќност.	Оштетувањето се шири надвор од конверторот, потенцијално влијаејќи на другите компоненти или кола. Ризик од пожар.
Стрингови на батерии во DC-споени системи	Кратки споеви во батерии со голем капацитет и висока енергија.	Неконтролирано празнење што доведува до можно термичко бегство, пожар, експлозија.

1. Мојот AC систем користи стандардни осигурувачи, зошто не можам да ги користам овие осигурувачи за директно да ги заштитам моите соларни панели?

Апсолутно не. Стандардните осигурувачи за наизменична струја се тестираат само за кола со наизменична струја. Физиката на гаснење DC лаци (особено под високите напони вообичаени во сончевите системи) е многу посложена. Наизменичните лакови се гаснат на нулта точка на напон, 100 до 120 пати во секунда. DC лаците, сепак, ја немаат оваа точка на гаснење; тие продолжуваат да горат насилно, што доведува до прегревање, експлозии, па дури и пожари. Фотоволтаичните осигурувачи со еднонасочна струја се сертифицирани и специјално дизајнирани со уникатни комори и материјали за гаснење на лак за безбедно прекинување на континуираните високонапонски DC лаци во рок од милисекунди.

2. Како да знам кој степен на јачина на струја треба да го изберам за мојот фотоволтаичен осигурувач за еднонасочна струја?

Спецификациите на осигурувачите мора да се одредат врз основа на специфичната струја на колото што ја штити. Ова бара пресметки: Определете ја струјата на куса врска на низата/таблата (Isc): Под Стандардни услови за тестирање (STC), пронајдете ја максималната оцена на Isc за панелот или низата.

Примена на безбедносна маржа: најдобрата практика препорачува поставување на оценките на осигурувачите на 125% до 150% од Isc (дистрибуција на прекини струја). (На пример, ако Isc на низата е 10A, осигурувачот треба да биде 12A или 15A). Ова обезбедува маргина за варијации во нормалната работна струја, истовремено обезбедувајќи дека може да издржи струи на дефекти кои далеку ја надминуваат нормалната работна струја. Секогаш повикувајте се на прирачникот за инсталација, националните електрични шифри (NEC, IEC) и спецификациите на низводната опрема (комбинаторни кутии, инвертери) - тие обично ги специфицираат потребните ознаки на осигурувачите. Потценетите осигурувачи може да доведат до лажни удари, додека претерано оценетите осигурувачи се опасни и ги прекршуваат спецификациите.

3. Ми пукна осигурувачот. Кои се вообичаените причини?

Разгорениот осигурувач покажува дека ја завршил својата критична функција. Вообичаени причини вклучуваат: Дефекти на краток спој: оштетена изолација на кабелот, лабави конектори што предизвикуваат лак, дефект на изолацијата на терминалот, физичко оштетување на жиците или опремата и дефект на внатрешната компонента.

Тешко преоптоварување: Струјата постојано и значително ја надминува номиналната струја на осигурувачот (ова е поретко од краток спој, но може да се случи ако жиците или компонентата се значително помали; сепак, уредот за заштита на колото треба прво да се исклучи).

Неправилно дување: Иако неправилно дување на висококвалитетни осигурувачи е ретко, тоа може да се случи ако спецификациите на осигурувачите се малку исклучени, перформансите се намалени поради стареење/екстремни средини, лошите врски предизвикуваат прегревање на терминалите на држачот на осигурувачите или има дефекти во производството.

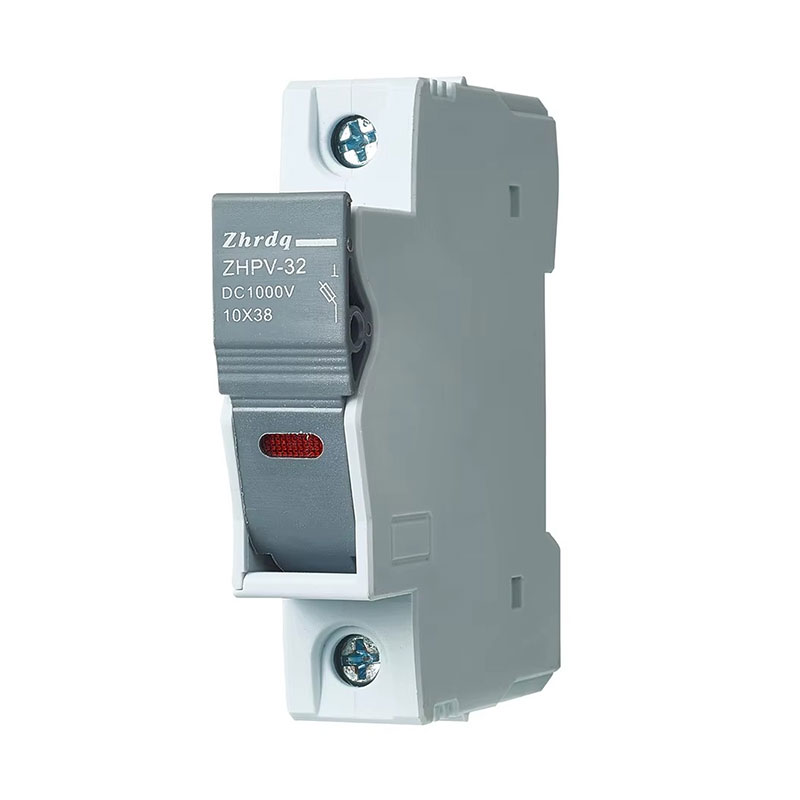

Photovoltaic DC Fuse

Вашата соларна низа може да работи накратко без соодветна големина и сертифициранафотоволтаични DC осигурувачи, но „операција“ значи повеќе од само производство на електрична енергија; тоа значи доверливо и безбедно работење во наредните децении. Секоја кутија за комбинирање и секоја низа кабли може да биде точка на дефект, потенцијално да не функционира во одредени услови. Користењето неквалитетни осигурувачи или заобиколувањето на заштитата не е кратенка, туку неприфатлив ризик за техничарите, имотот и вашата инвестиција.

Женгхао осигурувачипретставуваат инженерска безбедност. Произведени според строги стандарди и докажани во сурови глобални средини, тие обезбедуваат критична заштита со брз одговор и висок капацитет за кршење што ја бараат модерните фотоволтаични системи.
